Особенности и тонкости строительства ленточного фундамента: от геологии до гидроизоляции
Надежность любого загородного дома напрямую зависит от качества его основания. Среди множества конструктивных решений ленточный фундамент остается одним из самых популярных и проверенных временем вариантов в частном домостроении. Он представляет собой замкнутый железобетонный контур, который укладывается под всеми несущими и капитальными внутренними стенами здания, равномерно передавая нагрузки от вышележащих конструкций на грунт.
Несмотря на кажущуюся простоту, устройство ленточного фундамента для частного дома таит в себе немало инженерных нюансов. Любые просчеты при выемке грунта, армировании или бетонировании могут привести к неравномерным усадкам, образованию трещин на фасаде и суровым финансовым затратам в будущем. В этом материале мы детально разберем особенности и тонкости строительства ленточного фундамента, которые гарантируют долговечность вашего объекта на десятилетия.
Инженерные расчеты и геология: глубина заложения и влияние грунта
Строительство фундамента всегда начинается не с земляных работ, а с комплексного изучения участка. Главная задача инженера — правильно оценить взаимодействие железобетонного основания с грунтовым массивом.
На глубину заложения и геометрию ленты влияют три ключевых фактора:
- Тип и несущая способность грунта. Скальные и крупнообломочные породы обладают максимальной прочностью. А вот суглинки, мелкие пески и пылеватые супеси требуют точного расчета опорной площади подошвы.
- Уровень грунтовых вод (УГВ). Высокое залегание верховодки способно снизить несущую способность основания и создать гидростатическое давление на подземную часть здания.
- Глубина промерзания учитывается при устройстве ленточного фундамента. В северо-западном регионе и Ленинградской области нормативная глубина сезонного промерзания грунта составляет от 1,2 до 1,4 метра.
При проектировании расчет ширины подошвы ленточного фундамента выполняет важнейшую роль. Ширина основания подбирается таким образом, чтобы удельное давление от веса дома (включая стены, перекрытия, кровлю, эксплуатационную и снеговую нагрузки) не превышало расчетное сопротивление грунта. Чтобы избежать критических ошибок при сборе нагрузок и выборе геометрических параметров, целесообразно доверить эти изыскания специалистам с опытом в профессиональном проектировании, где каждый параметр подтверждается нормативными расчетами по СП 22.13330.2016.
Разновидности ленточных оснований: сравнительный анализ
В зависимости от конструктивных особенностей, глубины заложения и технологии возведения ленточные фундаменты подразделяются на несколько базовых типов.
Мелкозаглубленный ленточный фундамент (МЗЛФ)
Подошва МЗЛФ закладывается выше уровня сезонного промерзания грунта — обычно на глубину от 40 до 70 сантиметров. Под монолитной лентой устраивается песчано-щебеночная подушка, которая компенсирует подвижки почвы. Главное достоинство МЗЛФ — экономия бетона и снижение объема земляных работ. Такое решение идеально подходит под каркасные строения и одноэтажные или двухэтажные дома из газобетона, возводимые на слабопучинистых грунтах.
Полнозаглубленная монолитная лента
Подошва фундамента заглубляется на 10–20 сантиметров ниже точки промерзания почвы. В нижней части лента часто имеет уширение — монолитную «пятку», существенно увеличивающую площадь опирания. Это капитальное основание, рассчитанное на максимальные нагрузки. Полнозаглубленная конструкция необходима при наличии цокольного этажа или подвала, а также при строительстве тяжелых кирпичных домов и тяжелых монолитных коттеджей.
Сборные и комбинированные фундаменты
Сборная лента монтируется из заводских бетонных блоков ФБС, укладываемых на цементный раствор с перевязкой швов. Для повышения пространственной жесткости поверх блоков обязательно заливается монолитный железобетонный армопояс. Комбинированный вариант предполагает устройство сплошной монолитной подошвы, на которую затем устанавливаются блоки ФБС.
Сравнительная характеристика типов ленточного фундамента
| Параметр сравнения | Мелкозаглубленная лента (МЗЛФ) | Полнозаглубленная монолитная лента | Сборный фундамент из ФБС | Комбинированная лента (подошва + ФБС) |
|---|---|---|---|---|
| Несущая способность | Умеренная (для легких и средних домов) | Высокая (для тяжелых коттеджей) | Средняя (ограничена прочностью швов) | Высокая |
| Сроки монтажа | 10–14 дней | 14–21 день | 3–5 дней (требуется автокран) | 7–10 дней |
| Возможность устройства подвала | Исключена | Полноценный цокольный этаж/подвал | Возможно устройство подвала | Возможно устройство подвала |
| Чувствительность к высокому УГВ | Низкая (при качественном дренаже) | Требуется надежная гидроизоляция | Высокая (риск протечек по швам) | Средняя (нужна гидроизоляция) |
| Относительная стоимость | Доступная | Высокая | Средняя | Выше средней |
Технология и тонкости монтажа монолитной ленты
Соблюдение последовательности строительных операций — ключевое требование к качеству ленточного фундамента. Технология строительства монолитного основания включает несколько последовательных этапов.

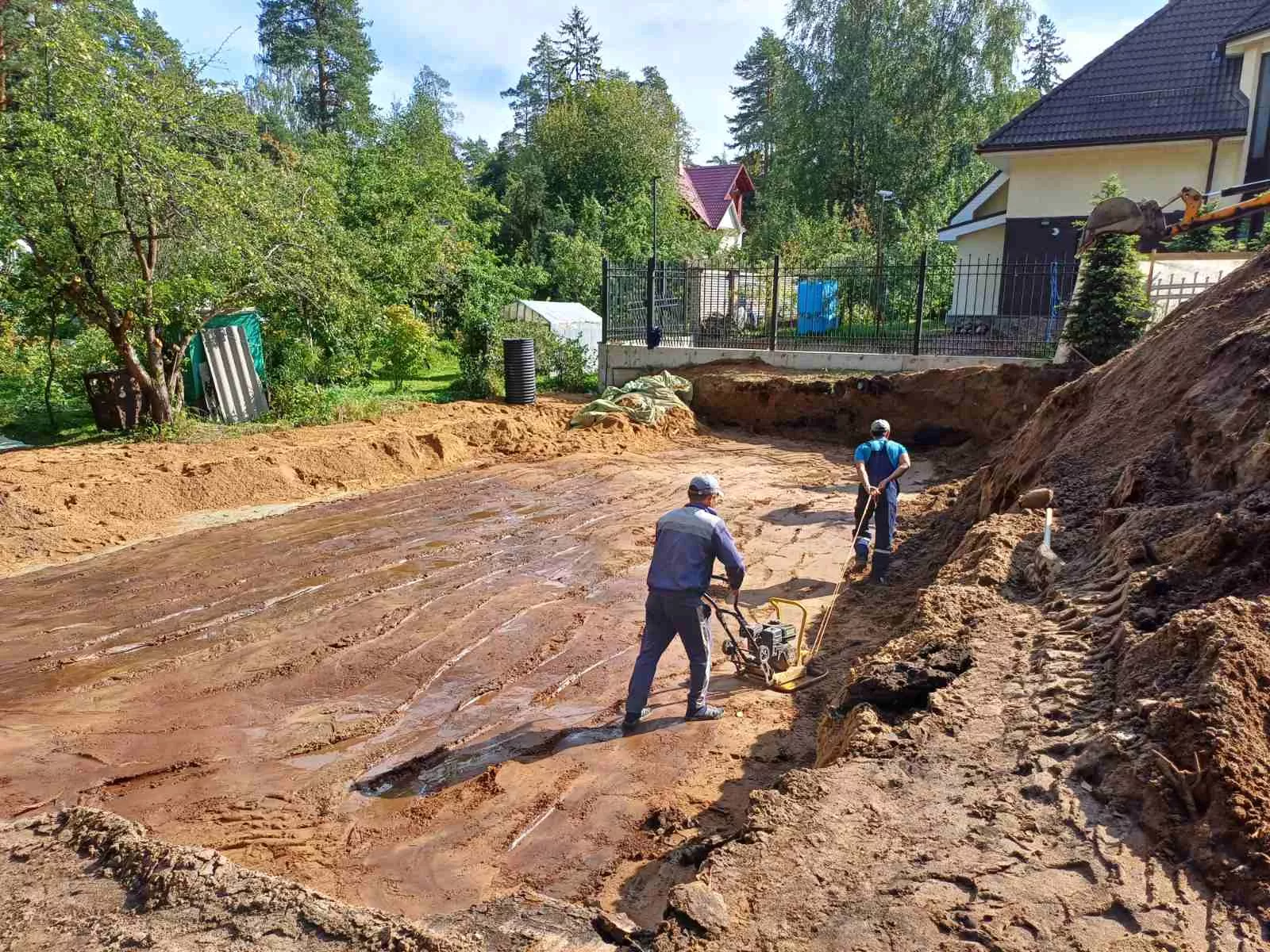

Подготовка основания и устройство подбетонки
После разработки котлована или траншеи дно зачищается вручную до проектной отметки. На дно укладывается послойно разделительная подушка из крупнозернистого песка и щебня фракции 20–40 миллиметров. Каждый слой тщательно трамбуется виброплитой до достижения коэффициента уплотнения не менее 0,95.
Поверх утрамбованной подушки рекомендуется выполнять бетонную подготовку (подбетонку) из тощего бетона класса B 7.5 толщиной 50–100 миллиметров. Она создает ровную жесткую поверхность для укладки гидроизоляционных материалов и гарантирует точную фиксацию арматурного каркаса.
Опалубочные работы и геометрия
Опалубка формирует внешние грани фундамента. Для ее сборки используют ламинированную фанеру толщиной от 18 миллиметров или обрезную доску толщиной 40–50 миллиметров. Щиты раскрепляются внешними укосинами, а противоположные стенки стягиваются шпильками с пластиковыми трубками-ограничителями. Шаг установки стяжек зависит от высоты ленты и обычно составляет от 60 до 80 сантиметров.
Инженерный нюанс: Все технологические закладные гильзы под ввод водопровода, силовых кабелей и вывод бытовой канализации должны монтироваться строго до начала бетонирования. Попытки алмазного бурения готового монолитного фундамента ослабляют конструкцию и повышают риск повреждения рабочих арматурных стержней.
Правила армирования и вязки узлов
Армирование компенсирует растягивающие напряжения, возникающие в верхней и нижней зонах ленты. Для продольного рабочего армирования применяются стержни периодического профиля класса А500С диаметром от 12 до 16 миллиметров. Поперечные и вертикальные хомуты изготавливаются из гладкой или рифленой арматуры диаметром 6–8 миллиметров.
Особое внимание уделяется углам и Т-образным примыканиям. Запрещается стыковать продольную арматуру на углах простым перекрестным нахлестом! Угловые элементы усиливаются гнутыми Г-образными или П-образными хомутами с перепуском концов на расстояние не менее 50 диаметров рабочей арматуры. Для обеспечения защитного слоя бетона толщиной 40–50 миллиметров под нижние и боковые стержни устанавливают пластиковые фиксаторы («стульчики» и «звездочки»).
Грамотный расчет сечения армокаркаса особенно важен при строительстве капитального монолитного дома, где нагрузки от перекрытий требуют жесткого сопряжения всех элементов.
Приемка бетона, вибрирование и уход
Для загородного домостроения применяется бетон классом не ниже B22.5 (М300) с показателями водонепроницаемости W6 и морозостойкости F150. Заливка должна производиться непрерывно за один технологический прием с использованием автобетононасоса.
Правила уплотнения бетона и ухода за монолитом:
- Уплотнение смеси осуществляется глубинным вибратором. Булава вибратора опускается с шагом, не превышающим полутора радиусов ее действия, без касания арматурного каркаса и стенок опалубки.
- Категорически запрещается добавлять воду в автобетоносмеситель на объекте для увеличения подвижности смеси. Это приводит к расслоению бетона и падению его марки на 30–40 процентов.
- После укладки свежий бетон укрывают полиэтиленовой пленкой. В жаркую погоду поверхность регулярно увлажняют водой в течение первых 7 суток.
- При температуре воздуха ниже плюс 5 градусов Цельсия применяется электропрогрев бетона или использование специальных утепленных тентов с тепловыми пушками.
Гидроизоляция, утепление и комплексная защита от морозного пучения
Бетон имеет пористую структуру и без защиты способен впитывать почвенную влагу. Замерзая в порах, вода разрушает материал изнутри, а капиллярный подсос приводит к сырости в доме.
Комплексная система защиты ленточного фундамента включает:
- Вертикальную гидроизоляцию. Выполняется нанесением битумного праймера с последующей оклейкой или наплавлением битумно-полимерных рулонных материалов. В качестве защитно-дренажного слоя поверх гидроизоляции монтируется профилированная мембрана.
- Горизонтальную отсечную гидроизоляцию. Укладывается в двух уровнях: между подбетонкой и подошвой ленты, а также по верхнему обрезу фундамента под кладочный материал стен.
- Теплоизоляцию экструдированным пенополистиролом (XPS). Плиты XPS фиксируются по всей внешней поверхности ленты и цоколя. Утепление предотвращает промерзание бетона и снижает теплопотери дома.
- Утепленную отмостку и дренаж. По периметру здания укладывается горизонтальный слой утеплителя шириной не менее глубины промерзания грунта. Это исключает промерзание почвы непосредственно возле подошвы. Конструкция утепления отмостки и пристенного кольцевого дренажа закладывается еще на этапе работы над типовыми проектами, что позволяет надежно защитить МЗЛФ от сил морозного пучения.
Шесть типичных ошибок при возведении ленточного фундамента
- Заливка бетона в земляную траншею без опалубки («в пленку»). В этом случае невозможно выдержать точный защитный слой арматуры, а цементное молочко уходит в грунт, снижая прочность бетона.
- Отсутствие гнутых анкерных элементов на углах. Простая пересекающаяся арматура не создает жесткой пространственной рамы, из-за чего на углах здания появляются вертикальные трещины.
- Разбавление бетона водой для упрощения укладки. Добавление лишней воды резко повышает водоцементное отношение, увеличивает усадку и приводит к образованию сквозных микротрещин.
- Оставление мелкозаглубленного фундамента в зиму без нагрузки. Ненагруженный МЗЛФ без смонтированной утепленной отмостки зимой испытывает колоссальное давление от морозного пучения и может быть выдавлен или деформирован.
- Использование бетона домашнего замеса для больших объемов. Заливка слоями с большими перерывами во времени создает «холодные швы», существенно снижающие несущую способность монолита.
- Раннее снятие опалубки и нагружение. Распалубка допускается только при достижении бетоном не менее 70 процентов проектной прочности (при температуре плюс 20 градусов Цельсия это занимает около 7 суток).
Вопросы и ответы (FAQ)
Какая марка бетона минимально необходима для ленточного фундамента под двухэтажный дом?
Для двухэтажных коттеджей из газобетона, кирпича или поризованной керамики минимально допустимым является бетон класса B22.5 (М300). При высоком уровне грунтовых вод или агрессивных почвах рекомендуют использовать бетон класса B25 (М350) с водонепроницаемостью W8.
Через сколько дней после бетонирования ленты можно начинать возведение стен?
Кладку стеновых материалов можно начинать после набора бетоном 70 процентов распалубочной прочности. В летний период при температуре плюс 20 градусов Цельсия этот процесс занимает от 7 до 10 дней. Полный набор проектной прочности бетона происходит за 28 суток.
Можно ли заливать ленточный фундамент слоями с интервалом в несколько дней?
Допускается устройство технологических швов бетонирования, но они должны быть строго горизонтальными или вертикальными (но не наклонными). Перед укладкой нового слоя бетона поверхность предыдущего очищают от цементной пленки и увлажняют. Запрещается делать швы в местах максимальных изгибающих моментов.
Что лучше для пучинистого грунта: мелкозаглубленная лента или монолитная плита?
Оба типа фундаментов способны работать на пучинистых грунтах. Однако монолитная плита обладает большей площадью опирания и за счет этого более равномерно распределяет нагрузки. МЗЛФ требует обязательного и безупречного выполнения утепления отмостки, дренажа и непучинистой обратной засыпки.
Зачем нужна подбетонка, если арматуру можно уложить на пластиковые фиксаторы поверх песчаной подушки?
Бетонная подготовка создает жесткую и ровную поверхность. При укладке тяжелого арматурного каркаса и хождении рабочих фиксаторы на песчаной подушке вдавливаются в песок, из-за чего нарушается защитный слой бетона. Кроме того, по подбетонке можно выполнить качественную наплавляемую гидроизоляцию.
Резюме
Грамотно спроектированный и качественно возведенный ленточный фундамент — это надежная основа вашего будущего дома, способная прослужить более 100 лет. Ключ к успеху заключается в детальном учете геологических условий, правильном расчете нагрузок, строгом соблюдении схемы армирования и технологии бетонирования. Экономия на гидроизоляции, утеплении или марке бетона неизбежно ведет к дорогостоящему ремонту, поэтому доверить строительные работы следует профессионалам.
Источники и нормативные документы
- СП 22.13330.2016 «Основания зданий и сооружений». Актуализированная редакция СНиП 2.02.01-83*.
- СП 63.13330.2018 «Бетонные и железобетонные конструкции. Основные положения». Актуализированная редакция СНиП 52-01-2003.
- СП 70.13330.2012 «Несущие и ограждающие конструкции». Актуализированная редакция СНиП 3.03.01-87.
- ГОСТ 25100-2020 «Грунты. Классификация».
- ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия».
- ГОСТ 7473-2010 «Смеси бетонные. Технические условия».
- СП 45.13330.2017 «Земляные сооружения, основания и фундаменты». Актуализированная редакция СНиП 3.02.01-87.
